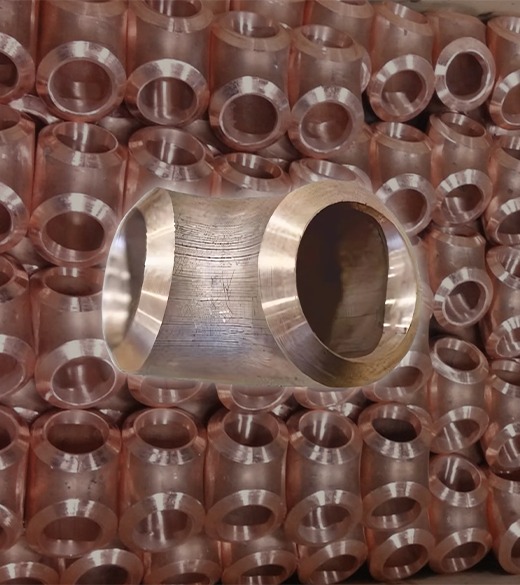

Bakır Dirsek
Ürün Açıklaması
EAF (Elektrik Ark Ocağı) su soğutma panellerinde kullanılan dirsek, su hattının yönünü değiştiren bir boru bağlantı ekipmanıdır. Dirsek, suyun soğutma sistemi boyunca doğru şekilde yönlendirilmesini sağlamak amacıyla kullanılır. EAF’lerde, yüksek sıcaklıkların oluşturduğu ısının etkisini azaltmak için su soğutma panelleri kullanılır ve bu panellerin su hattı genellikle büyük bir alanı kaplar.
Dirsekler, suyun yönünü, genellikle 90º açılarla değiştirerek suyun belirli bölgelere yönlendirilmesine yardımcı olur. Böylece suyun, EAF’ın kritik parçalarını soğutmak için en verimli şekilde dolaşması sağlanır.
Çelik ve bakır gibi malzemelerle yapılan dirsekler, dayanıklılık, ısı iletkenliği ve uzun ömürlü kullanım açısından tercih edilmektedir.
DİRSEĞİN FONKSİYONLARI
✅ Yönlendirme:
Boru hatları arasındaki açı değişikliklerini yapmak ve suyun istenen yönlere yönlendirilmesini sağlamak için kullanılır.
✅ Soğutma Verimliliği:
Soğutma suyu sistemlerinde boru hatlarının doğru yönlendirilmesi, suyun daha etkili bir şekilde dolaşmasını ve soğutma sürecinin verimli olmasını sağlar. Bu da enerji tüketimini azaltır ve sistemin verimliliğini artırır.
✅ Dayanıklılık ve Güvenlik:
EAF gibi yüksek sıcaklıklara sahip sistemlerde, dirseklerin dayanıklı malzemelerden üretilmesi büyük önem taşır. Dirsekler, yüksek basınca ve sıcaklığa dayanıklı olmalı ve suyun hatlardan kaçmasını engelleyerek güvenliği sağlamalıdır.
KULLANIM ALANI ve ÖZELLİKLERİ
EAF (Elektrik Ark Ocağı) su soğutma panellerinde kullanılan bakır dirsek, su soğutma sistemindeki boru hatlarının yönünü değiştirmek için kullanılan, bakır malzemeden üretilmiş özel bir bağlantı elemanıdır. Bakır, ısının hızlı bir şekilde iletilmesini sağlayan bir malzeme olduğundan, yüksek sıcaklıklara maruz kalan yerlerde bakır dirsekler tercih edilebilir. EAF’lerdeki su soğutma panelleri, ocağın çevresindeki yüksek ısının etkisini azaltmak amacıyla tasarlanmıştır ve bu soğutma sistemindeki suyun doğru yönlendirilmesi için bakır dirsekler kullanılır.
Malzeme Kalitesi: DHP-Cu kalite (min. %99,90 Cu ve %0,015-0,040 P içeriğine sahip) borulardan imal edilmektedir.
Özellikler
✅ Mükemmel ısı iletkenliği sağlar, bu sayede soğutma sistemlerinde verimli ısı transferi sunar.
✅ Hızlı soğuma kapasitesine sahiptir, özellikle hassas sıcaklık kontrolü gerektiren uygulamalarda tercih edilir.
Kullanım Alanları
✅ EAF su soğutma panelleri
✅ Yüksek sıcaklık ve basınçlı su hatları
✅ Endüstriyel tesislerin boru kapatma uygulamaları
TEKNİK ÖZELLİKLER
Dirseğin Kullanıldığı Yerler
✅ EAF (Elektrik Ark Fırını):
EAF sistemlerinde, boru hattı ağları genellikle suyun ve diğer sıvıların taşınmasında kullanılır. Dirsekler, suyun doğru yönlendirilmesi ve fırın ile diğer soğutma elemanlarının doğru şekilde beslenmesi için gereklidir. Bu, özellikle soğutma suyu devresinde boru hatlarının dönüşümleri veya yön değişikliklerinin gerekli olduğu yerlerde görülür.
✅ Su Soğutma Panelleri:
Su soğutma sistemlerinde, dirsekler suyun yönlendirilmesi için kritik rol oynar. Soğutma sistemlerinde suyun boru hatlarında doğru bir şekilde akması için çeşitli açı değişiklikleri gerekebilir. Dirsekler, suyun istenen şekilde yönlendirilmesini sağlar.
Dirseğin Önemi Nedir?
✅ Yön Değiştirme:
Su soğutma ve EAF sistemlerinde boruların yönünü değiştirmek için dirsekler kullanılır. Bu, boru hatlarının yerleşimine ve sistemin verimli çalışmasına bağlı olarak çeşitli açılarla yapılabilir.
✅ Sistemin Verimli Çalışması:
Su soğutma sistemlerinde, suyun doğru akış yönü ve debisi çok önemlidir. Dirsekler, boruların sistemde doğru şekilde yerleşmesini ve yönlendirilmesini sağlayarak suyun etkili bir şekilde dolaşım yapmasına yardımcı olur.
TEKNİK ÖZELLİKLER
Malzeme Kalitesi:
✅ Bakır Dirsek: DHP-Cu kalite (min. %99,90 Cu ve %0,015-0,040 P içeriğine sahip) borudan imal edilmektedir.
Kullanım Alanları:
Kalın etli çelik çekme boruların bağlantı noktalarında keplerle birlikte aşağıdaki uygulama alanlarında kullanılır:
✅ Ark ocağı yan duvarları
✅ Ark ocağı kapak kısmı
✅ Ark ocağı toz ve alevlerin sevk edildiği borular
✅ Hareketli dirsek sistemleri
Çaplar (Ø)
Çelik ve bakır dirsekler aşağıdaki çap seçeneklerine sahiptir:
✅ Ø60 mm ✅ Ø70 mm
✅ Ø73 mm ✅ Ø76 mm
✅ Ø82.5 mm ✅ Ø88.9 mm
ÇELİK VE BAKIR DİRSEKLER
Dirsek Çapı (Ø) (mm) | Tip SR(2D)/LR(3D) | Et Kalınlığı (mm) | Radyus (R) (mm) |
|---|---|---|---|
90 | SR (Kısa Radyus) | 8, 10, 12, 14 | 76 |
90 | LR (Uzun Radyus) | 8, 10, 12, 14 | 114 |
82.5 | SR (Kısa Radyus) | 8, 10, 12, 14 | 70 |
82.5 | LR (Uzun Radyus) | 8, 10, 12, 14 | 107 |
76 | SR (Kısa Radyus) | 8, 10, 12 | 65 |
76 | LR (Uzun Radyus) | 8, 10, 12 | 98 |
73 | SR (Kısa Radyus) | 8, 10, 12 | 63 |
73 | LR (Uzun Radyus) | 8, 10, 12 | 95 |
70 | SR (Kısa Radyus) | 8, 10, 12 | 59 |
70 | LR (Uzun Radyus) | 8, 10, 12 | 90 |
60 | SR (Kısa Radyus) | 6, 8, 10 | 51 |
60 | LR (Uzun Radyus) | 6, 8, 10 | 76 |
